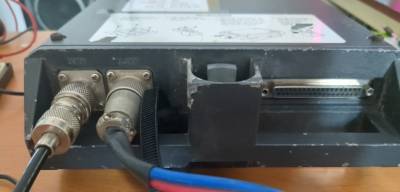

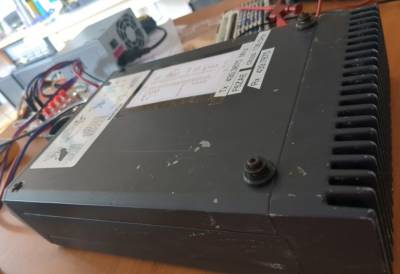

Ayant sous le coude des relais de la marque Espagnole Kyodo dans le but d'en remonter des relais UHF tout modes, je vais noter dans cette page les procédures et les notes lors de mes manipulations.

Nous allons devoir repropgrammer des valeurs en dur dans les EEPROMs de l'appareil, une pour le Tx, une pour le Rx.

Ces mémoires sont de type TS 27C64A avec un boîtier DIP28

TX 430.4875 = F7 F0 FA F1 F2 FC F3 F0
TX 430.3875 = FF F3 F9 F1 F2 FC F3 F0
TX 430.2875 = F7 F3 F9 F1 F2 FC F3 F0
TX 430.0875 = F7 F2 F9 F1 F2 FC F3 F0

RX 439.8875 = F7 F3 FA F0 F2 FC F3 F0
RX 439.7875 = FF F2 FA F0 F2 FC F3 F0
RX 439.6875 = F7 F2 FA F0 F2 FC F3 F0
RX 439.4875 = F7 F1 FA F0 F2 FC F3 F0

• zr600-1-introduction.pdf
• zr600-2-programming.pdf
• zr600-3-tuning.pdf
• zr600-4-installation.pdf
• zr600-5-operation.pdf
• zr600-6-technical_description.pdf
• zr600-7-troubleshooting.pdf
• zr600-8-maintenance.pdf
• zr600-see_doc.pdf
• zr600-see_modif.pdf
• zr600-see_uczr.pdf
